HBM4 是什麼？和 HBM3e 差在哪，為什麼下一代 AI 晶片要用它

每一代 AI 晶片要更強，記憶體就得餵得更快。當 NVIDIA 的 Blackwell 還在用 HBM3e 的時候，下一代的 HBM4 已經量產上場了。它到底升級了什麼，又為什麼是下一代 AI 晶片的關鍵？

這篇就把 HBM4 講白。先看它和 HBM3e 差在哪、為什麼介面翻倍是重點，再談 base die 的變化、三家原廠的進度，以及 NVIDIA 下一代 Rubin 為何指定用它。這是 HBM 那一關 的世代規格延伸版。

---

HBM4 是什麼？

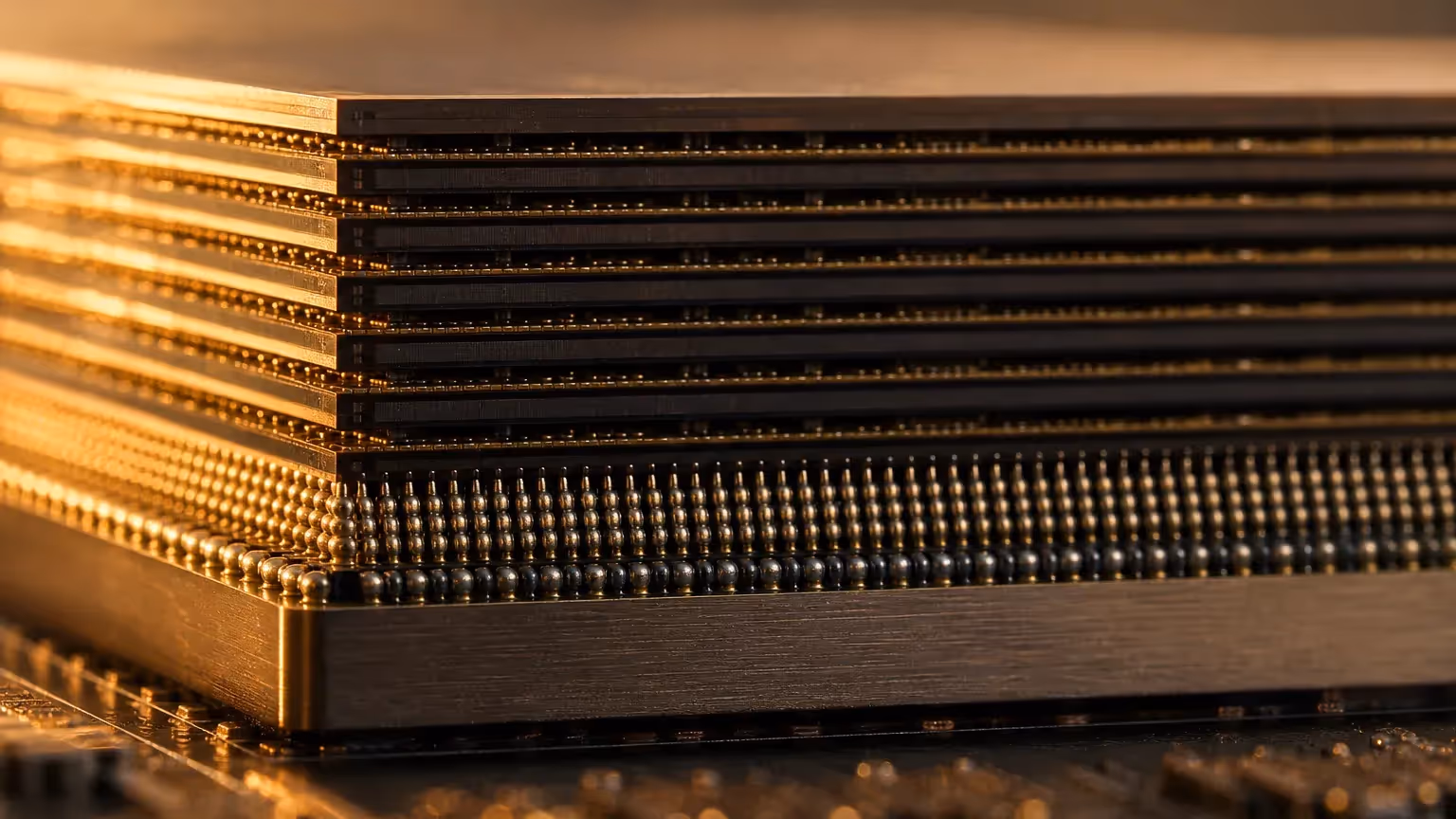

先快速複習：HBM（高頻寬記憶體）是把多顆 DRAM 裸晶垂直堆疊、用超寬介面接到 GPU 上的記憶體，目的是別讓晶片等資料等到餓死。HBM3e 是目前 Blackwell 世代用的版本，HBM4 則是下一代。

HBM4 這一代動的是結構，不只是把舊版速度往上加。最關鍵的改變有兩個：一是把對外介面從 1024-bit 加寬到 2048-bit，等於資料通道翻倍；二是把底部負責溝通的 base die 改用邏輯製程做。這兩個變化，讓 HBM4 在頻寬和能效上都跳了一級。

---

核心數據快照

下面幫你抓住 HBM4 的規格量級。要分清楚「JEDEC 標準」與「各廠產品超規」兩個口徑。

---

HBM3e 到 HBM4：差在哪

把兩代對照看，差異很清楚。

介面寬度翻倍：這是最核心的升級。HBM3e 是 1024-bit，HBM4 加寬到 2048-bit。簡單想成從「1024 線道」拓寬到「2048 線道」的高速公路，在相同車速下，能通過的車流量直接接近兩倍。

頻寬大躍進：HBM3e 主流產品約每秒 1.2TB；HBM4 的 JEDEC 標準是每秒 2TB，各原廠的實際產品更喊到 2.8 到 3.3 TB/s。

base die 改邏輯製程：底部那顆 base die，從 DRAM 製程改用邏輯製程，例如三星的 4nm，或與台積電合作的先進邏輯製程。這讓底層晶片能塞進更多控制與客製功能，HBM 因此更像一個「記憶體加邏輯」的客製平台。

能效提升：SK 海力士與三星都宣稱 HBM4 相較前代能效提升約四成，美光對自家 12 層產品則宣稱提升超過兩成。

---

三家原廠的 HBM4 進度

HBM4 的競爭，仍是 SK 海力士、三星、美光這三家的戰場。

三星在 2026 年 2 月宣布 HBM4 量產與商用出貨，產品規格喊到最高每秒 3.3TB。美光的 36GB 12 層 HBM4 在 2026 年第 1 季進入量產，並明確說是為 NVIDIA 的 Vera Rubin 平台打造。SK 海力士也完成 HBM4 開發、建立量產體系，公開規格是 2048 I/O、每秒超過 10Gb，能效提升超過四成。

要提醒的是，誰先卡進 NVIDIA 下一代規格、誰的良率高，是這場仗的勝負手，而這些仍在進行中。台灣本土廠不生產 HBM 本體，角色在封裝與測試周邊（細節看 HBM 概念股）。

---

為什麼下一代 AI 晶片非它不可

HBM4 會這樣升級，是被下一代 AI 晶片的胃口逼出來的。

NVIDIA 規劃中的 Rubin GPU，每顆最高可配 288GB 的 HBM4。推理型、長上下文的 AI 工作負載，要搬移的資料量比過去大得多，記憶體的頻寬和容量一旦跟不上，再強的運算核心也只能空等。HBM4 的介面翻倍與高頻寬，正是為了讓資料供應跟得上 Rubin 這種等級的算力。

換句話說，HBM4 是下一代 AI 晶片的「輸送帶升級」。沒有它，算力再高也會被記憶體卡住。

---

這一關的重點

看完 HBM4，先記住兩個核心升級：對外介面從 1024-bit 翻倍到 2048-bit，以及 base die 改用邏輯製程。這兩點換來了頻寬與能效的大躍進。

HBM4 是餵飽 NVIDIA Rubin 這類下一代 AI 晶片的必要條件，三星、美光已宣布量產出貨，SK 海力士也完成開發、建立量產體系。看規格時記得分清楚「JEDEC 標準」與「各廠超規產品」兩個口徑，數字才不會混淆。

想先搞懂 HBM 是什麼、為什麼缺貨，回頭讀 HBM 那一關；想看供應鏈與概念股分工，看 HBM 概念股；想看把 HBM 和 GPU 綁在一起的封裝，看 CoWoS；想回頭看整條鏈八關，回到 供應鏈總覽。
