每次 AI 新聞講「台積電 CoWoS 產能又被搶光」，多數人只接收到「跟缺貨有關」這件事，卻說不清楚 CoWoS 到底是什麼，更想不通為什麼一家做封裝的技術，能掐住整個 AI 晶片產業的出貨節奏。

這篇就把這件事一次講白。先搞懂 CoWoS 是什麼、它和「先進封裝」是什麼關係，再看它為什麼會卡住整條鏈，最後談台灣為什麼剛好站在中央。這是 AI 硬體供應鏈一條龍 第 3 關的深入版。

CoWoS 是什麼？一句話加一個比喻

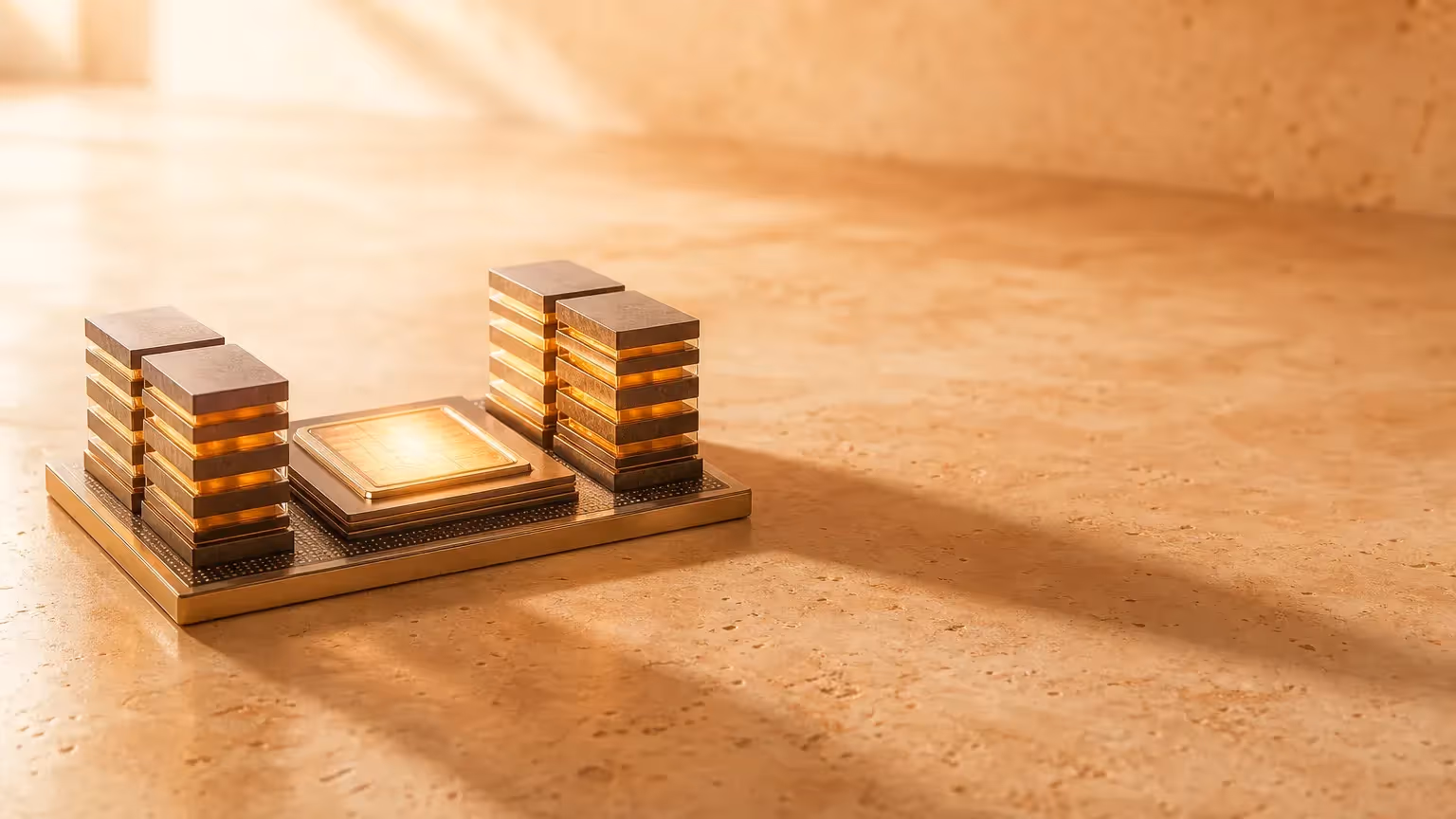

CoWoS 的全名是 Chip on Wafer on Substrate，台積電的一種 2.5D 先進封裝技術。它做的事其實很單純：把一顆 GPU 晶片，和好幾顆 HBM 高頻寬記憶體，放到同一塊「中介層（interposer）」上緊緊貼在一起，再固定到基板，組成一顆超大的 AI 加速器模組。

打個比方，傳統封裝像是把運算晶片和記憶體各自裝好、再用電路板的線連起來，兩者之間隔著一段不算短的路。CoWoS 則像是把好幾塊樂高，精準黏在同一塊底板上，變成一顆「大積木」，讓晶片和記憶體近到幾乎貼著彼此。

為什麼要這麼麻煩？因為新一代 GPU 和 HBM 之間，每秒要搬動的資料量從幾 TB 一路上看到下一代 Rubin 的二十幾 TB。距離一拉長，訊號就會衰減、延遲就會拖慢整顆晶片。傳統電路板的走線根本達不到這種等級，只能靠這類把晶片貼到極近的封裝來解決。一句話記住它：CoWoS 是讓 GPU 和記憶體「貼臉工作」的技術。

先進封裝又是什麼？跟 CoWoS 什麼關係

很多人會把「先進封裝」和「CoWoS」當成同義詞，其實前者是大類別，後者是其中一種招牌作法。

過去的封裝邏輯是「一顆晶片配一個封裝」，靠主機板把處理器和記憶體接起來。先進封裝改變了這個玩法，大致分兩條路：一條是在矽中介層上，把多顆晶片橫向擺得很近，縮短彼此走線，這類常被歸成 2.5D；另一條是乾脆把晶片垂直疊起來做成 3D IC，用矽穿孔上下打通。

台積電在這個家族裡有一整套品牌：CoWoS 屬於 2.5D，把 GPU 和 HBM 並排貼合；SoIC 走 3D 堆疊；InFO 則是較輕薄的扇出型封裝，常見於手機晶片。CoWoS 之所以最常被點名，是因為它正好對上這一輪 AI 加速器最迫切的需求。

CoWoS 自己又分三種，差別在「中間那塊板子」用什麼做：最早的 CoWoS-S 用一整片矽中介層，密度最高；CoWoS-R 改用樹脂類的重佈線層，彈性比較大；CoWoS-L 則用「局部矽橋」把多塊晶片橋接起來，能做出更大、塞進更多 HBM 的封裝，正是當前最高階 GPU 在用、也最缺的版本。

對讀者來說，記住一個層級關係就夠：先進封裝是類別，CoWoS 是這個類別裡為 AI GPU 量身打造的那一種。

核心數據快照

下面這張表是理解 CoWoS 缺貨的關鍵。要先說清楚，這些產能多半是研調機構或產業媒體的估計值，不是台積電官方逐月公告，所以重點放在「成長斜率」而不是某個精確數字。

時點台積電 CoWoS 月產能（晶圓片／月）性質
2023 年底約 1.4-1.5 萬片估計
2024 年底約 3 萬多片（含外包封測廠接近 4 萬）估計
2025 年底約 7-8 萬片估計
2026 年底（目標）約 12-13 萬片（保守區間約 11.5-13 萬）目標／業界推估

短短三年，月產能從一萬多片一路衝向十二萬片以上，是八到九倍規模的擴張。即使這樣，產能還是被需求追著跑，這就帶出下一個問題。

為什麼 CoWoS 會卡住整條 AI 供應鏈

道理其實不複雜：高階 AI 加速器幾乎沒有不用 CoWoS 或類似 2.5D 封裝的。Nvidia 的 B200、B300、GB300，到下一代 Rubin 平台，甚至 Google 自研的 TPU 這類 AI ASIC，這些動輒綁了好幾顆 HBM 的晶片，幾乎都得走這一關。於是 CoWoS 的月產能，就成了高階 GPU 出貨最關鍵的瓶頸之一。

要補一句公道話：CoWoS 不是唯一的關卡，先進製程、HBM、基板（substrate）這些環節同樣會卡。只是封裝這關特別緊。台積電在 2026 年第一季法說會上也承認，先進封裝產能吃緊，得跟外部封測廠一起擴產才追得上需求；研調機構則普遍認為，這種 2.5D 封裝的供不應求，要到 2027 年才會稍微緩解。換句話說，就算晶圓做得出來、HBM 也供得上，只要 CoWoS 這一步排不進產線，整顆 AI 加速器一樣出不了貨。

這裡有個容易被忽略的判斷：在這一輪 AI 競賽裡，「誰能拿到 CoWoS 產能」有時比「誰設計的晶片強」更早決定出貨量。盯供應鏈的瓶頸，往往比盯產品發表會更早看出風向。

誰做得出來？台積電與封測廠的分工

這一關的絕對主力是台積電，但它不是一個人扛。

台積電自己持續擴建專門的先進封裝廠房，把最高階、最複雜的 CoWoS-L 留在手上。需求實在太滿時，就把相對標準的部分外包給專業封測廠（業界稱 OSAT），常被點名的有日月光投控、Amkor 等。業界估計日月光這類業者的 CoWoS 級產能，在 2026 年會擴到一個月兩萬到兩萬五千片上下，成長同樣驚人。

不過從體量看，這些封測廠目前比較像「安全閥」，吸收台積電溢出的訂單，而不是平起平坐的第二供應源。要說清楚的是，他們承接的多半是相對標準或部分流程，不是完整複製台積電最高階的 CoWoS-L。而日月光旗下的矽品本身也是台灣公司，所以即使訂單外包，多數環節依然留在台灣供應鏈裡。對想了解「先進封裝概念股」的讀者，這條分工線是理解誰吃到哪一塊的起點，但個別公司能接多少、毛利如何，仍要回到各家財報，本文不做任何投資判斷。

台灣為什麼站在這條鏈的中央

CoWoS 的主力產能，高度集中在台灣的幾個科學園區廠，新的擴產案也大多落在台灣。這代表在「GPU 加 HBM 的 2.5D 封裝」這一層，台灣是全球單一最關鍵的地理集中點之一。

把這件事和上一關連起來看會更清楚：高階 AI 晶片先要靠台積電的先進製程刻出來，接著又要靠台積電的 CoWoS 封起來，兩個最卡的環節都壓在同一座島上。一旦台灣供應中斷，Nvidia、Google 這些公司的高階 AI 平台，短期內幾乎找不到等量的替代產能。這也是為什麼台海局勢會被全世界的科技與資本市場緊盯，因為它直接連動全球 AI 算力的供給。

接下來看什麼：CoWoS-L、玻璃基板與面板級封裝

先進封裝這一關還在快速演化，有三個技術方向值得長期追蹤。

第一是 CoWoS 本身繼續放大。台積電在 2026 年的技術論壇透露，現在已經能做到 5.5 倍光罩（reticle，可以理解成單次曝光能做出的最大面積）的 CoWoS，並規劃 2028 年推出 14 倍光罩的版本，屆時一顆封裝可以整合大約 10 顆運算晶片和 20 顆 HBM。封裝越做越大，正是為了餵飽下一代越來越貪資料的 GPU。

第二是玻璃基板（glass substrate），用玻璃取代傳統的有機基板，理論上能撐起更大尺寸、更平整的封裝。不過要先說清楚：它 2026 年還不是 CoWoS 的替代品。Intel 在 2026 年初展示過樣品，但多數業者的量產時程都落在 2027 到 2028 年。

第三是面板級封裝（台積電叫它 CoPoS），把封裝從圓形晶圓搬到更大的方形面板上做，一次處理更多顆、把成本壓下來。台積電已經在建試產線，但量產一般看 2028 到 2029 年。

這些技術短期內都還取代不了 CoWoS，比較像是替它「續命」與「升級」的接班梯隊。誰能率先把它們做到量產良率，下一輪先進封裝的話語權就會往那邊移。

重點整理

看完這一關，有幾件事值得記住。

CoWoS 說穿了，就是讓 GPU 和 HBM「貼臉工作」的先進封裝，高階 AI 晶片幾乎都繞不開它。它的月產能大致框住了高階 GPU 的出貨上限，2025 到 2026 年明顯供不應求，連台積電都得找封測廠當安全閥。

更關鍵的是位置。CoWoS 的主力產能集中在台灣，和先進製程一起，構成全球 AI 供應鏈最敏感的單點。這既是台灣的戰略價值，也是全世界最在意的風險所在。

想接著看餵資料給晶片、同樣吃緊的 HBM 高頻寬記憶體，可以回到 AI 硬體供應鏈一條龍；想了解整條鏈八個關卡怎麼串起來，看 供應鏈總覽。
