晶圓代工是什麼？台積電怎麼把高階 AI 晶片做出來

NVIDIA 設計出全世界最搶手的 AI 晶片，卻沒有一間自己的晶圓廠。蘋果、高通也一樣，只畫設計圖，不自己製造。那這些晶片到底是誰做出來的？答案多半是同一個名字：台積電。

這篇就把晶圓代工講白。先看它是什麼、和傳統的 IDM 差在哪，再談代工模式為什麼成立、誰在做、先進製程是什麼，以及為什麼最先進的 AI 晶片幾乎都壓在台灣。這是 AI 硬體供應鏈一條龍 第 4 關「晶圓代工」的入門版。

---

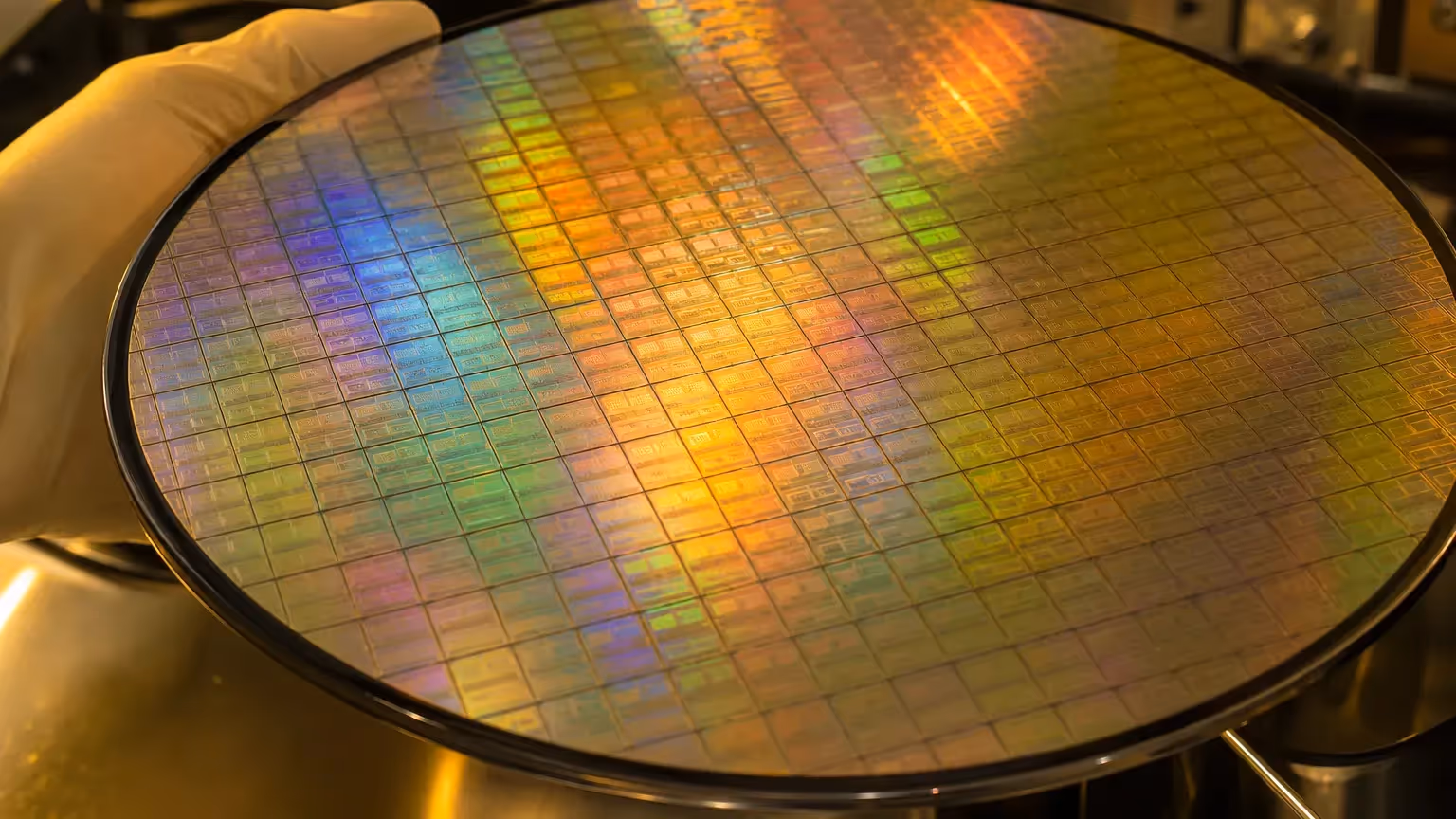

晶圓代工是什麼？

晶圓代工（foundry）是專門「幫別人把晶片做出來」的生意。

現代晶片產業有一種分工：很多公司只負責「設計」晶片，不自己蓋工廠，這類公司叫 fabless（無廠半導體公司），NVIDIA、蘋果、高通都是。它們把設計圖交給晶圓代工廠去生產。代工廠則專心做製造，不設計、也不賣自己品牌的晶片。

打個比方：fabless 公司像設計菜單的名廚，晶圓代工廠像一座超大型的中央廚房，按各家名廚的食譜把菜做出來，自己不開餐廳搶生意。台積電就是全球最大的那座中央廚房。

---

核心數據快照

下面幾個數字幫你抓住晶圓代工這一關的量級。市占多為研調機構估計，看的時候抓量級與趨勢就好。

---

代工模式：設計與製造的分工

要懂晶圓代工，得先懂它和老模式的差別。

早年晶片大廠多是 IDM（整合元件製造商），設計、製造、銷售一手包辦，英特爾是代表。問題是蓋一座先進晶圓廠動輒上百億美元，不是每家設計公司都養得起。台積電 1987 年開創了「純晶圓代工」模式：只做製造，不設計、不賣自有品牌晶片，因此不會和客戶競爭。

這個「不和客戶搶生意」的定位很關鍵。它讓 NVIDIA、蘋果這些公司能放心把最機密的設計交給台積電，也讓設計公司專心創新、代工廠專心把良率與產能做到極致。整個產業因此分工得更細、跑得更快。

---

誰在做晶圓代工

把主要玩家攤開看，這一關高度集中。

台積電市占最高，2025 年第 4 季全球約七成，先進製程高度集中。三星排第二，代工與自家設計部門並存，約占個位數市占。中芯約居第三，主攻成熟製程。聯電和 GlobalFoundries 主攻成熟與特殊製程，各約占百分之四上下。英特爾近年也重啟代工（Intel Foundry），但對外客戶營收還很小，仍在追趕階段。

要釐清一個常見誤解：市占的數字會因為「算不算自家設計部門」「用營收還是產能」而差很多，這裡取研調機構的純代工營收口徑，描述的是產業格局，不是個股評價。

---

先進製程 vs 成熟製程

代工廠的「製程節點」常被拿來比較，這裡先抓大概念。

製程節點（如 5 奈米、3 奈米、2 奈米）可粗略理解成技術世代，數字越小，通常代表同樣面積能塞進越多電晶體、越省電，但研發與製造也越貴越難。業界常把 7 奈米以下稱為先進製程，高階 AI 晶片幾乎都用這一級；以台積電自家晶圓營收計，7 奈米以下的製程就貢獻了約 74%。

但別忘了，28 奈米以上的成熟製程一樣有龐大需求，車用晶片、面板驅動、電源管理都靠它。製程好不好用，要看用在哪裡；越先進不一定越合適。想深入了解 2 奈米與 GAA 這些先進製程細節，可以看 先進製程那一關；想了解製造設備，看 ASML 與微影設備。

---

為什麼集中在台灣，又怎麼分散

最先進的晶圓代工高度集中在台灣，這不是偶然。

研究估計，台灣生產了全球九成以上的最先進半導體。集中的原因有三層：一是台積電純代工模式累積的客戶與技術；二是新製程量產需要研發、設備、材料、人才高度貼近，台積電的最先進製程（如 2 奈米）也優先放在台灣；三是台灣已形成完整供應鏈與廠區群聚效應。

近年為了分散風險、貼近客戶，台積電也往海外擴廠：美國亞利桑那州規劃投資 1,650 億美元、蓋多座晶圓廠與先進封裝廠（含較先進製程）；日本熊本、德國德勒斯登則偏車用、成熟與特殊製程。但最尖端的量產核心仍留在台灣。這條「集中在台灣」的事實，正是 整條供應鏈 地緣風險的根源。

---

這一關的重點

看完晶圓代工，先記住它的本質：把晶片產業拆成設計與製造兩半。fabless 公司專心設計，foundry 專心製造，分工讓整個產業跑得更快。

台積電靠純代工模式、先進製程與封裝、群聚效應穩居市占第一，2025 年第 4 季約七成，最先進的 AI 晶片幾乎都靠它生產。這也讓台灣成為全球 AI 供應鏈最關鍵、也最被全世界緊盯的一環。

想看製程節點與 2 奈米細節，看 先進製程；想看製造設備命脈，看 ASML；想看台灣整條半導體分工，看 台灣半導體供應鏈；想回頭看整條鏈八關，回到 供應鏈總覽。
