每次看 AI 新聞，總會聽到「某公司又買了幾萬顆 GPU」。為什麼是 GPU，不是聽起來更高級的 CPU？這顆晶片到底有什麼魔力，讓全世界的 AI 公司搶著要？
這篇就把 GPU 講白。先看它是什麼、和 CPU 差在哪，再談為什麼 AI 非它不可、市場由誰主導，以及從 H100 到 GB300 這些世代的差別。這是 AI 硬體供應鏈一條龍 第 1 關「AI 晶片」的入門版。
GPU 是什麼？

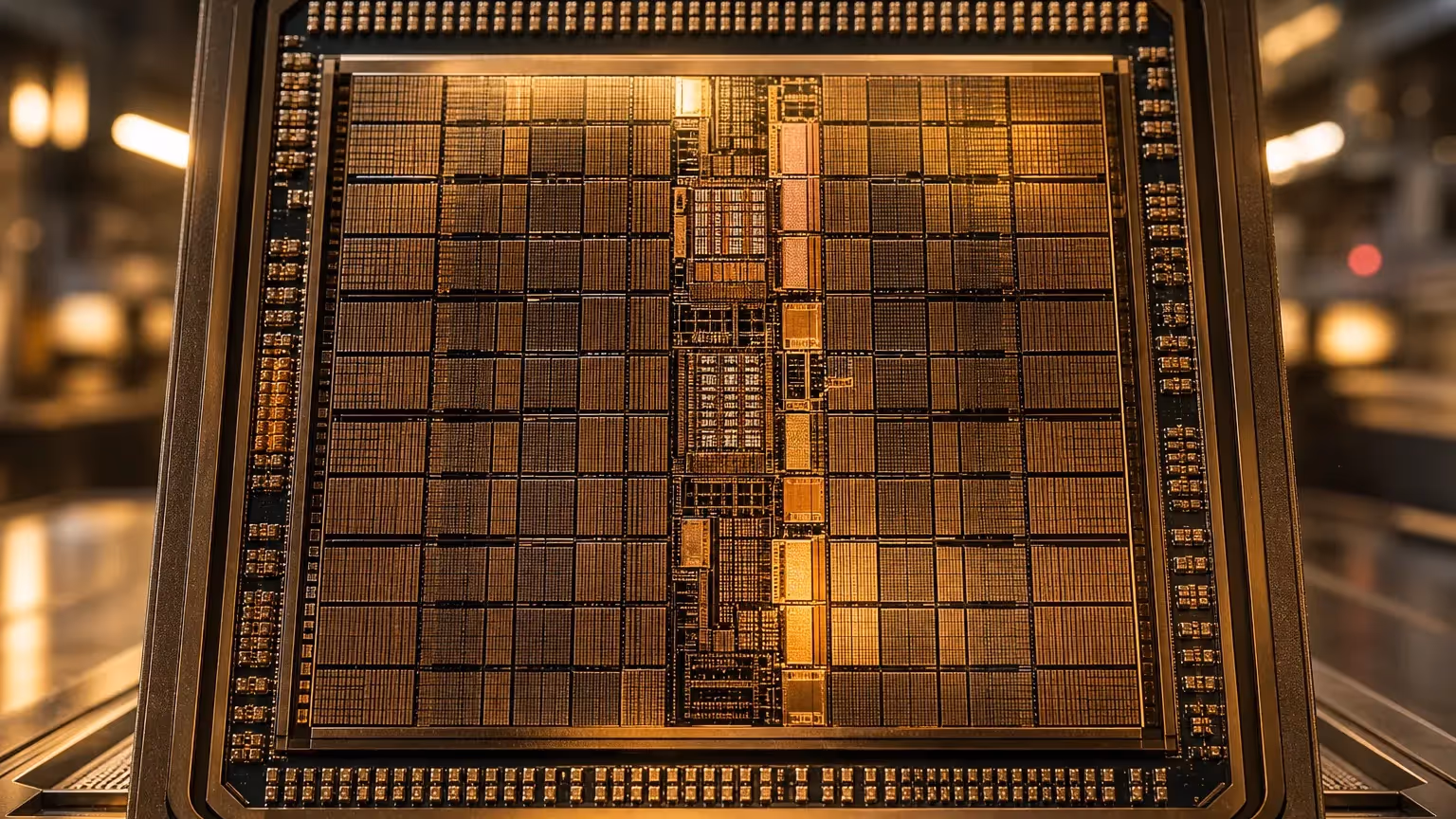

GPU 的全名是 Graphics Processing Unit，圖形處理器。它原本是為遊戲、3D 繪圖設計的，特色是擁有大量結構簡單的小運算核心，能同時處理成千上萬筆相似的運算。
這個「人多」的特性，後來被發現非常適合跑 AI。因為訓練神經網路，本質上就是把問題拆成無數個小小的矩陣運算，一起算。GPU 剛好就是為這種場面而生。
打個比方：CPU 像一位精算高等數學的教授，一次專心解一道難題；GPU 像一千個只會加減法的小學生，每人分一小塊，一起算反而快得多。而 AI 要算的，正是幾億道簡單題目同時上場的場面。
核心數據快照
下面幾個數字幫你抓住 GPU 這一關的量級。市占類數字多為研調或政策機構估計，看的時候抓量級就好。
| 主題 | 數值 | 時點／性質 |
|---|---|---|
| NVIDIA AI 用 GPU 市占 | 約八成以上（雲端自研 ASIC 另計，口徑不同） | 2025-2026，研調／政策機構估計 |
| NVIDIA 資料中心年營收 | FY2026 約 1,937 億美元 | NVIDIA 官方財報 |
| 旗艦 GPU 記憶體：H200 / B300 | H200 約 141GB HBM3e；B300 約 288GB HBM3e | 2024-2025，官方規格 |
| GB300 NVL72 整櫃 | 72 顆 Blackwell Ultra GPU、20TB GPU 記憶體 | 2026，官方規格 |
| 次世代 Vera Rubin | 規劃 2026 下半年起由夥伴供應 | 官方路線圖／前瞻 |
GPU 跟 CPU 差在哪
兩者最大的差別在「核心的數量與分工」。
CPU 核心數量少，但每一顆都很強、很全能，配上大量快取與分支控制，擅長一步接一步、需要邊做邊判斷的工作，例如作業系統、資料庫、程式邏輯。GPU 反過來，把晶片塞滿大量較小的核心，追求的是「同時做很多事」的總吞吐量，適合矩陣運算、影像處理、科學模擬與深度學習。
在一台 AI 伺服器裡，這兩種晶片其實是分工合作的：CPU 負責調度資料、管理程式與網路，GPU 負責跑模型最吃重的運算。所以兩者是各司其職的夥伴關係。
為什麼 AI 非 GPU 不可
關鍵在「平行」這兩個字。
AI 模型的訓練與推論，骨子裡是海量的矩陣與向量運算同時進行。GPU 裡有兩種核心特別重要：一種是 CUDA Core，大量通用的小計算單元，負責一般的平行運算；另一種是 Tensor Core，專門加速 AI 最常用的矩陣乘法，還支援 FP16、FP8、FP4 這些低精度格式（用較少位元換更快的運算）。AI 算力大多花在這類運算上。
旁邊還要配上高速的 HBM（High Bandwidth Memory，高頻寬記憶體），把模型權重和資料餵得夠快，運算核心才不會閒著等資料。想多了解這塊記憶體，可以看 HBM 那一關。
AI GPU 市場：誰在供應
這一關高度集中在 NVIDIA 身上。
依研調與政策機構估計，NVIDIA 在 AI 用 GPU 市場約占八成以上；若把雲端大廠自研的 ASIC 一起算進「AI 加速器」，口徑會不同。它的護城河不只在晶片，更在 CUDA 這套軟體生態：開發者寫好的程式都跑在上面，要整套搬到別家成本很高。AMD 用 Instinct MI 系列（如 MI350 配 288GB HBM3E）在後追趕；Google、AWS、Microsoft 等雲端大廠則走自研 ASIC 的路線，在自家雲裡省成本、做差異化（這條線可看 ASIC 那一關）。
要提醒的是，市占與營收會隨新品、財報與口徑變動，這裡描述的是產業格局，不是個股評價。
主流 AI GPU 世代一覽
把這幾年的主力世代攤開看：
| 世代／產品 | 定位 | 記憶體 |
|---|---|---|
| H100（Hopper） | 前一代訓練／推論主力 | 80-94GB HBM |
| H200（Hopper） | Hopper 記憶體升級版 | 約 141GB HBM3e |
| B200（Blackwell） | 新世代主力 | 約 180-192GB HBM3e（依 SKU） |
| B300（Blackwell Ultra） | 記憶體再加大 | 約 288GB HBM3e |
| GB200／GB300 | Grace CPU + Blackwell GPU 超級晶片／平台 | GB300 NVL72 整櫃 72 顆 GPU、20TB 記憶體 |
| Vera Rubin | 下一代路線圖（2026 下半年起） | HBM4 |
重點抓兩個趨勢：一是記憶體越做越大、頻寬越拉越高；二是從「單顆晶片」走向「整櫃系統」，把幾十顆 GPU 用高速互連綁成一台超級電腦。想看旗艦世代的細節，可接著讀 Blackwell 那一關。
台灣在這一關的角色
GPU 的架構設計不在台灣（NVIDIA 在美國設計），但實體的製造高度仰賴台灣。NVIDIA 的 Blackwell 用台積電客製的 4NP 製程生產，還要靠 CoWoS 等 先進封裝 把 GPU 和 HBM 綁在一起，最後由台系廠商（鴻海、廣達、緯創等）組裝成整櫃 AI 伺服器。換句話說，一顆 GPU 從矽片到能用的系統，大半路程都在台灣繞了一圈。
這一關的重點
看完 GPU，先記住它的本事：平行運算。大量小核心同時開工，剛好對上 AI「海量簡單運算一起做」的胃口，這就是 AI 非它不可的原因。
這一關由 NVIDIA 主導，護城河是晶片加上 CUDA 軟體生態；AMD 與雲端自研 ASIC 在後追趕。而每一顆 GPU 的背後，都連著台積電的製程、先進封裝與台灣的伺服器組裝。看懂 GPU，等於拿到了看懂整條 AI 硬體供應鏈的入場券。
想看記憶體怎麼餵資料，看 HBM；想看旗艦世代規格，看 Blackwell；想看雲端自研晶片，看 ASIC；想回頭看整條鏈八關，回到 供應鏈總覽。
